BP3166XH 低PF隔離恒流驅動芯片15W 最簡方案
產品描述：

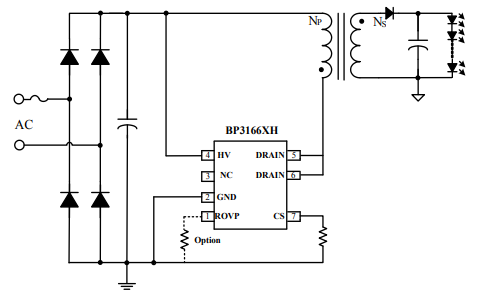

BP3166XH是一款高精度反激型的LED 恒流驅動芯片。芯片工作在電感電流斷續模式，適用于85Vac~265Vac全范圍輸入電壓的隔離反激型 LED 恒流電源。 BP3166XH芯片內部集成高壓功率開關，采用柵極退磁檢測技術和高壓JFET供電技術，無需VCC 電容和啟動電阻，使其外圍器件更簡單，節約了外圍的成本和體積。
優勢
無VCC 電容、無啟動電阻
集成高壓供電功能
無需輔助繞組檢測和供電
寬范圍輸入電壓
士5% LED 輸出電流精度
LED短路保護
LED開路保護
EN功能
芯片供電欠壓保護
過熱調節功能
LED球泡燈
LEDf筒燈
其它LED照明

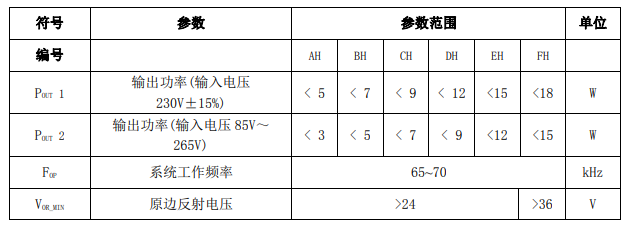

| 產品型號 | 封裝 | MOS內阻 | MOS耐壓 | 過溫 保護 | 防多燈 并聯閃燈 | 開路保護 | 輸出功率 @Vin:85V-265V（W) | 輸出功率 @Vin:176V-265V(W) |
| BP3166XS | SOP7 | 25Ω-14Ω | 650V | Y | Y | Y(Internal) | 3W-5W | 5W-7W |
| BP3166XH | SOP7 | 9Ω-3Ω | 650V-600V | Y | Y | Y(Internal) | 7W-12W | 9W-15W |
| BP3167XH | DIP7 | 4.7Ω-2Ω | 650V-600V | Y | Y | Y(Internal) | 12W-24W | 15W-24W |
| BP3189A | SOP8 | - | - | Y | Y | Y(External) | 50W | 100W |
| BP3336DB | SOP8 | 2.4Ω | 650V | Y | Y | Y(External) | - | 30W |
| BP3186CB | SOP8 | 5.7Ω | 650V | Y | Y | Y(External) | - | 20W |
| BP3187DB | DIP7 | 2Ω | 650V | Y | Y | Y(External) | - | 40W |
| BP3187ED | DIP7 | 2.5Ω | 700V | Y | Y | Y(External) | - | 45W |
| BP3182EB | BPSOP10 | 1.8Ω | 650V | Y | Y | Y(External) | - | 40W |
| BP3182ED | BPSOP10 | 2Ω | 700V | Y | Y | Y(External) | - | 40W |
| BP3187EB | DIP7 | 1.8Ω | 650V | Y | Y | Y(External) | - | 50W |
| BP3337DB | DIP7 | 2Ω | 650V | Y | Y | Y(External) | - | 40W |
| BP3337EB | DIP7 | 1.8Ω | 650V | Y | Y | Y(External) | - | 50W |
| BP3189B | SOP8 | External | External | Y | Y | Y(External) | - | 100W |
