M7022E 單通道觸摸調光芯片觸摸LED燈調光芯片

更新時間：2024-6-4 15:05:45??????瀏覽數量：

品牌：MK
型號：M7022E
市場價： ~~0.6~~ 優惠價： 0.4

特性：M7022E 觸摸感應IC是為實現人體觸摸界面而設計的集成電路。可替代機械式輕觸按鍵，實現防水防塵、密封隔離、堅固美觀的操作界面。使用該芯片可以實現 LED 燈光的觸摸開關控制和亮度調節。方案所需的外圍電路簡單，操作方便。確定好靈敏度選擇電容，IC 就可以自動克服由于環境溫度、濕度、表面雜物等造成的各種干擾，避免由于電阻、電容誤差造成的按鍵差異。

產品介紹

M7022E 觸摸感應IC是為實現人體觸摸界面而設計的集成電路。可替代機械式輕觸按鍵，實現防水防塵、密封隔離、堅固美觀的操作界面。使用該芯片可以實現 LED 燈光的觸摸開關控制和亮度調節。方案所需的外圍電路簡單，操作方便。確定好靈敏度選擇電容，IC 就可以自動克服由于環境溫度、濕度、表面雜物等造成的各種干擾，避免由于電阻、電容誤差造成的按鍵差異。

◇ 燈光亮度可根據需要隨意調節，選擇范圍寬，操作簡單方便 ◇ 控制信號輸出頻率達 20KHz，無頻閃現象。 ◇ 高靈敏度(用戶可自行調節) ◇ 高防水性能 ◇ 待機功耗低，省電 ◇ 高抗干擾性能，近距離、多角度手機干擾情況下，觸摸響應靈敏度及可靠性不受影響 ◇ 按鍵感應盤大小：大于 3mm×3mm,根據不同面板材質跟厚度而定，可以直接用大面積金屬片 ◇ 按鍵感應盤間距：大于 2mm ◇ 按鍵感應盤形狀：任意形狀（必須保證與面板的接觸面積） ◇ 按鍵感應盤材料：PCB 銅箔，金屬片，平頂圓柱彈簧，導電橡膠，導電油墨，導電玻璃的 ITO 層等 ◇ 面板材質：絕緣材料，如有機玻璃，普通玻璃，鋼化玻璃，塑膠，木材，紙張，陶瓷，石材等 ◇ 面板厚度：0-12mm，根據不同的面板材質有所不同 ◇ 工作溫度：-25℃-85℃ ◇ 工作電壓：2.7V-5.5V ◇ 封裝類型：SOP8 ◇ 應用領域：觸摸臺燈、觸摸按鍵開關等。

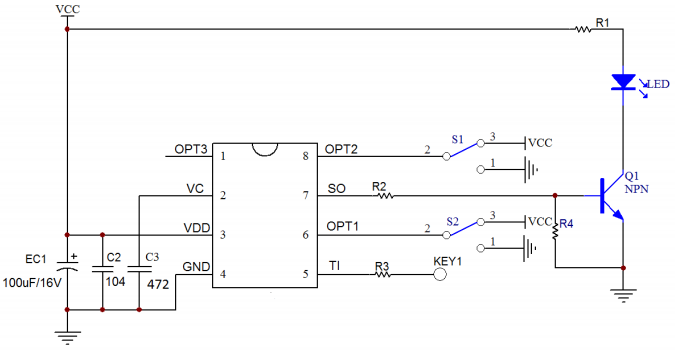

TI 觸摸輸入對應 SO 燈光控制輸出，通過調制 PWM 輸出信號的占空比控制 LED 燈的開關和亮度變化，PWM 信號的頻率固定為 20KHz 左右。共有八種功能可選，由 OPT1/OPT2/OPT3 管腳上電前的輸入狀態來決定。具體如下： 1）OPT1 & OPT2 & OPT3 全部懸空或接電源：不帶亮度記憶不帶亮度緩沖的 LED 觸摸無級調光 2）OPT1 接地，OPT2 & OPT3 懸空或接電源：帶亮度記憶不帶亮度緩沖的 LED 觸摸無級調光 3）OPT1 & OPT3 懸空或接電源，OPT2 接地：LED 三段觸控調光，【高->中->低->滅】循環 4）OPT1 & OPT2 接地， OPT3 懸空或接電源：LED 三段觸控調光，【低->中->高->滅】循環 5）OPT1 & OPT2 懸空或接電源， OPT3 接地：單路觸摸按鍵，觸控按鍵輸出低電平 6）OPT1 懸空或接電源，OPT2 & OPT3 接地：單路觸摸按鍵，觸控按鍵輸出高電平 7）OPT1 & OPT3 接地，OPT2 懸空或接電源：單鍵觸摸開關，上電輸出高電平 8）OPT1 & OPT2 & OPT3 接地：單鍵觸摸開關，上電輸出低電平
