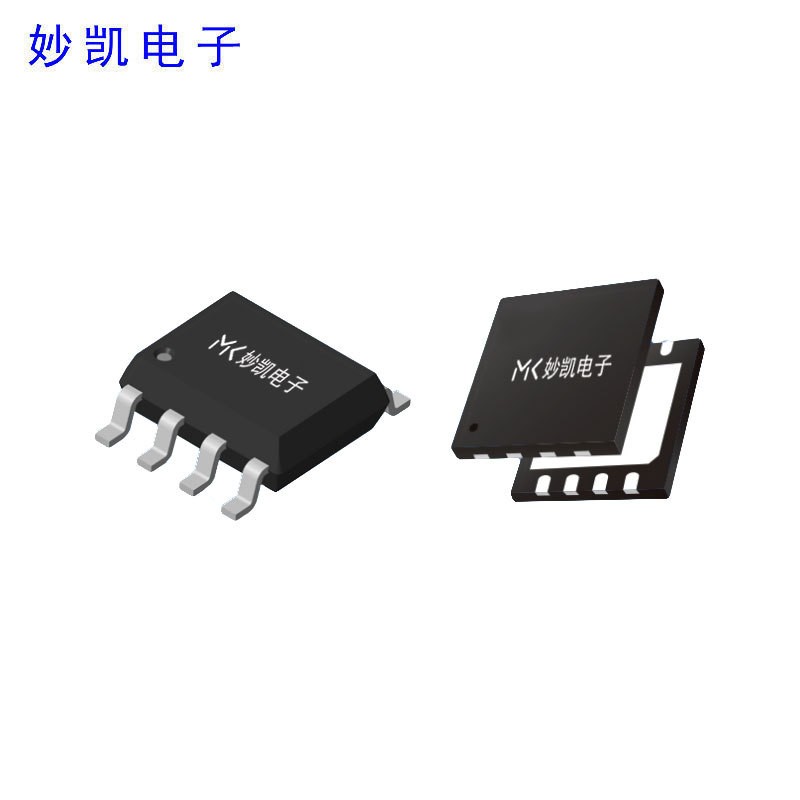

國產LM5022 升壓電源PWM控制驅動器CD5022 Boost/SEPIC VSSOP-10

更新時間：2024-6-12 16:06:49??????瀏覽數量：

品牌：MK
型號：純國產 LM5022
市場價： 15 優惠價： 11

特性：CD5022 國產PWM控制驅動器完美替代TI/LM5022，是一款適用于Boost和SEPIC穩壓器的高壓、低側、N溝道MOSFET控制器。該器件包含實施單端主要拓撲所需的全部特性。輸出電壓調節基于電流模式控制，這不僅簡化了環路補償的設計，同時還能夠提供固有輸入電壓前饋。包含一個啟動穩壓器，該穩壓器能夠在6V至60V的寬輸入范圍內工作。PWM控制器專為高速性能而設計，包含一個振蕩器，振蕩器頻率

產品介紹

CD5022 國產PWM控制驅動器完美替代TI/LM5022，是一款適用于Boost和SEPIC穩壓器的高壓、低側、N溝道MOSFET控制器。該器件包含實施單端主要拓撲所需的全部特性。輸出電壓調節基于電流模式控制，這不僅簡化了環路補償的設計，同時還能夠提供固有輸入電壓前饋。包含一個啟動穩壓器，該穩壓器能夠在6V至60V的寬輸入范圍內工作。PWM控制器專為高速性能而設計，包含一個振蕩器，振蕩器頻率范圍高達2.2MHz，總傳播延遲低于100ns。其它功能還包括誤差放大器、精密基準、線路欠壓鎖定、逐周期電流限制、斜率補償、軟啟動、外部同步功能和熱關斷。6V至60V寬輸入電壓、電流模式升壓、SEPIC 和反激式控制器；適用于Boost和SEPIC穩壓器的高壓、低側、N溝道MOSFET控制器，該器件包含實施單端主要拓撲所需的全部特性。

控制模式：基于電流模式控制；

輸入電壓：6V-60V；

溫度范圍：-40℃~125℃；

最大占空比：90%；

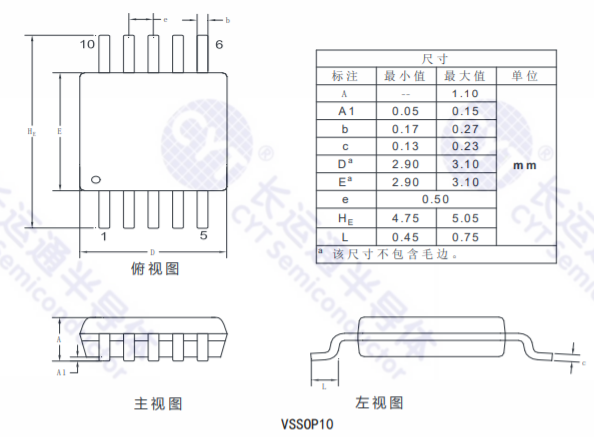

封裝形式：VSSOP-10；

型號	功能描述	控制模式	輸入電壓	溫度范圍	最大占空比	封裝形式	替代進口TI	規格書
CD5022	電流模式升壓、SEPIC 和反激式控制	基于電流模式控制	6V-60V	-40℃~125℃	90%	VSSOP-10	LM5022	預覽下載
CD5021	離線式脈寬調制PWM控制	基于電流模式控制	8V-30V	-40℃~125℃	85%	VSSOP-8	LM5021	預覽下載
CD5041	級聯PWM控制	基于電流模式控制	15V-90V	-40℃~125℃	—	TSSOP-16/WSON-16	LM5041	預覽下載
CD5032	電流型高壓PWM控制	基于電流模式控制	13V-100V	-40℃~125℃	76%	TSSOP-16	LM5032	預覽下載
CD5020	電流型高壓PWM控制	基于電流模式控制	13V~80V	-40℃~125℃	80%	VSSOP-10	LM5020	預覽下載
CD5020A	電流型高壓PWM控制	基于電流模式控制	13V~90V	-40℃~125℃	80%	VSSOP-10/WSON-10	LM5020A	預覽下載
CD5026	電流型有源嵌位PWM控制	基于電流模式控制	13V~100V	-40℃~125℃	76%	TSSOP-16/WSON-16	LM5026	預覽下載
CD5030	電流型高壓PWM推挽控制	基于電流模式控制	14V~90V	-40℃~125℃	50%	VSSOP-10/WSON-10	LM5030	預覽下載
CD5025	電壓型有源嵌位PWM控制	前饋電壓模式控制	13V~100V	-40℃~125℃	80%	TSSOP-16/WSON-16	LM5025	預覽下載
CD5035	半橋拓撲功率轉換PWM控制	電壓控制模式	13V~100V	-40℃~125℃	0%	HTSSOP-20/WQFN-24	LM5035	預覽下載
