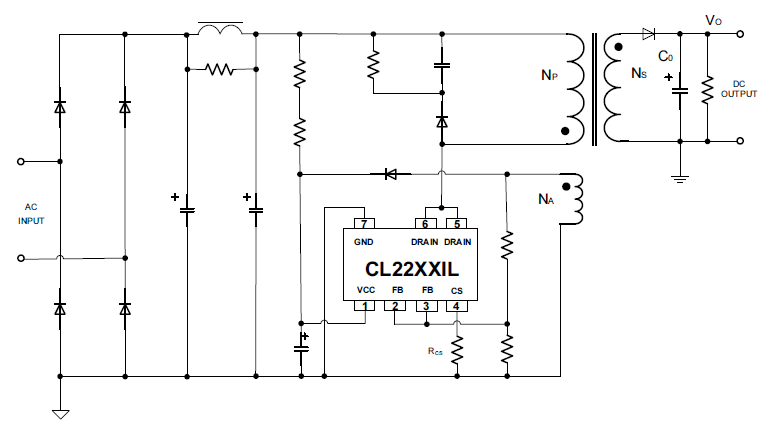

CL22XX是一款適用于低功率AC / DC充電器和適配器應用的高性能PWM電源開關控制器,它可在初級側進行檢測和調節,集高精度恒定電壓(CV)和恒定電流(CC)控制于一體,省去了光電耦合器和431比較器。內部集成了650V的高壓功率開關管,最大限度減少了系統元件數量,適用于低成本高性能的設計。 在CC控制中,電流和輸出功率設置可以通過CS引腳上的檢測電阻Rcs進行外部調節。在CV控制中,利用FB電阻的分壓比使輸出電壓進行外部調節。另外通過內置的線損補償可以實現良好的負載調節。系統在CV模式和輕載條件下工作在PFM模式,在CC模式和重載時工作在PWM模式。多模式操作實現高性能和高效率。該芯片消耗非常低的工作電流,可以實現小于75mW的待機功耗。
◆滿足6級能效,待機功率低于75mW ◆原邊反饋,省去TL431和光電耦合器及控制回路補償 ◆多模式PWM / PFM操作 ◆±5%恒壓精度,±5%恒流精度 ◆線損補償可調節 ◆軟柵驅動器具有良好的EMI性能 ◆音頻無噪聲操作 ◆短路保護功能 ◆可調輸出恒定電壓、恒定電流及功率 ◆逐周期電流限制 ◆內置線電壓和初級繞組電感補償 ◆內置自適應電流峰值調節 ◆內置前沿消隱電路(LEB) ◆帶回滯環欠壓鎖定功能(UVLO) ◆VCC OVP保護功能和VCC電壓鉗位功能 ◆內置OTP保護功能 ◆內置650V高壓MOS功率管
