CYT3000E 四段高功率因數線性恒流高壓LED驅動芯片 700V

更新時間：2023-9-18 16:31:57??????瀏覽數量：

品牌：CYT
型號：CYT3000E
市場價： ~~0.95~~ 優惠價： 0.6

特性：支持輸入電壓：120Vac/220Vac芯片間輸出電流偏差〈±5%700V高壓MOS管，無需任何保護器件可通過600V雷擊PF＞0.95,THD＜20%無需磁性元器件可滿足EMI應用具有過溫調節功能具有恒功率調節功能封裝形式：ESOP8

產品介紹

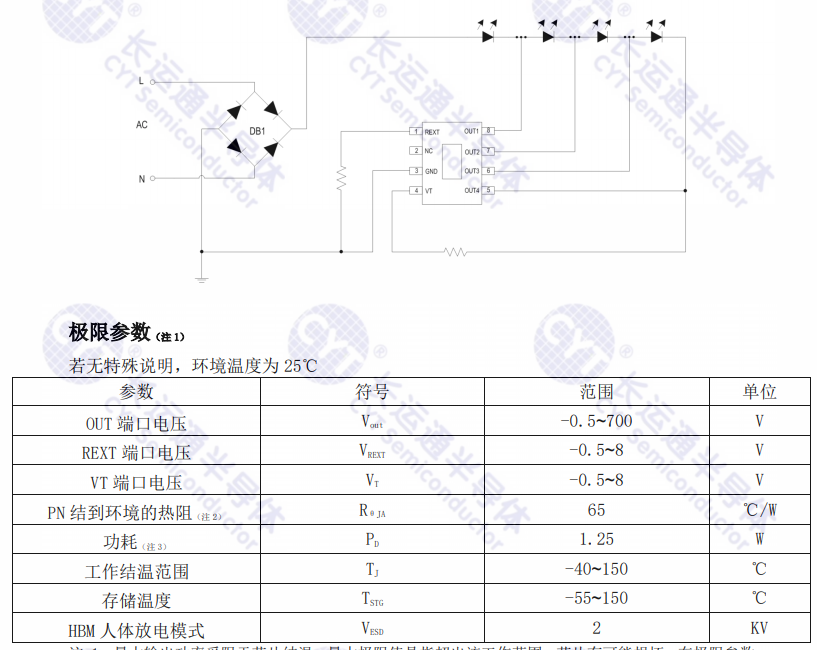

CYT3000E是一款四段高功率因數LED線性恒流控制芯片，芯片集成了70OV高壓MOSFET，采用獨特創新的器件工藝技術，具有優越的抗雪崩擊穿及浪涌能力，在外圍無保護器件時可通過600V雷擊浪涌測試，內置過溫保護功能，提升系統應用可靠性。外圍可通過調節REXT電阻值對輸出電流進行調節。同時CYT3000E集成了輸入線電壓補償功能，在輸入線電壓過高時，CYT3000E將按照外置的補償電阻減小輸出電流，保證輸入功率基本不隨線電壓變化。其主要應用于LED照明、建筑亮化工程等領域，系統結構簡單，外圍元件少，PCB走線簡潔，方案成本低。

支持輸入電壓：120Vac/220Vac芯片間輸出電流偏差〈±5%700V高壓MOS管，無需任何保護器件可通過600V雷擊PF＞0.95,THD＜20%無需磁性元器件可滿足EMI應用具有過溫調節功能具有恒功率調節功能封裝形式：ESOP8

序號	產品類型	產品型號	最大電流	恒流精度	通道	OTP溫度	MOS管	MOS電壓	封裝
1	單段線性驅動芯片	CYT1000AE	60mA	±5%	1	120℃	內置	500V	ESOP-8
		CYT1000AEG	60mA	±5%	1	140℃	內置	500V	ESOP-8
		CYT1000A	120mA	±5%	2	120℃	內置	500V	ESOP-8
		CYT1000AG	120mA	±5%	2	140℃	內置	500V	ESOP-8
		CYT1000B	60mA	±5%	1	120℃	內置	500V	TO252-2
		CYT1000BG	60mA	±5%	1	140℃	內置	500V	TO252-2
		CYT1000DE	60mA	±5%	1	140℃	內置	500V	SOT89-3
		CYT1000AH	80mA	±3%	1	150℃	內置	700V	ESOP-8
		CYT1000AGH	120mA	±5%	2	140℃	內置	700V	ESOP-8
		CYT1000BH	80mA	±4%	1	150℃	內置	700V	TO252-2
		CYT1000DH	80mA	±4%	1	150℃	內置	700V	SOT89-3
		CYT1010BS	120mA	±5%	1	140℃	內置	500V	TO252-2
		CYT16G	60mA	±5%	1	140℃	內置	500V	SOT23-3
2	單段恒功率線性驅動芯片	CYT1002AEG	100mA	±5%	1	140℃	內置	700V	ESOP-8
		CYT1012BS	120mA	±5%	1	150℃	內置	700V	TO252-2
		CYT1012BM	185mA	±5%	1	150℃	內置	700V	TO252-2
3	PWM調光線性驅動芯片	CYT1003AEG	80mA	±5%	1	130℃	內置	750V	ESOP-8
3	PWM調光線性驅動芯片	CYT1003AG	80mA	±5%	2	130℃	內置	750V	ESOP-8
4	ERP智能PWM調光線性驅動	CYT1005AEG	45mA	±5%	1	130℃	內置	500V	ESOP-8
4	ERP智能PWM調光線性驅動	CYT1005AG	90mA	±5%	2	130℃	內置	500V	ESSOP-10
5	ERP恒功率線性驅動芯片	CYT1004AEG	45mA	±5%	1	160℃	內置	500V	ESOP-8
6	三段恒功率線性驅動芯片	CYT3000BM	100mA	±5%	3	145℃	內置	700V	ESOP-8
7	四段恒功率線性驅動芯片	CYT3000E	100mA	±5%	4	145℃	內置	700V	ESOP-8
8	五段恒功率線性驅動芯片	CYT3012B	100mA	±5%	5	140℃	內置	700V	ESOP-16
9	可控硅調光線性驅動芯片	CYT8011TG	60mA	±3%	2	140℃	內置	500V	ESOP-8
10	開/關調光調色線性驅動芯片	CYT8000D	100mA	±3%	2	150℃	內置	500V	ESOP-8
11	LED去紋波去頻閃驅動芯片	CYT101D	30mA	±3%	1	150℃	內置	90V	SOT23-3
12	雙電壓單段線性驅動芯片	CYT1201A	120mA	±3%	1	145℃	內置	700V	ESOP-8
