工業級/軍工級柵極驅動器1205 替代TI LMG1205 DSBGA-12

更新時間：2023-9-28 12:26:18??????瀏覽數量：

品牌：mk
型號：1205
市場價： 10 優惠價： 9

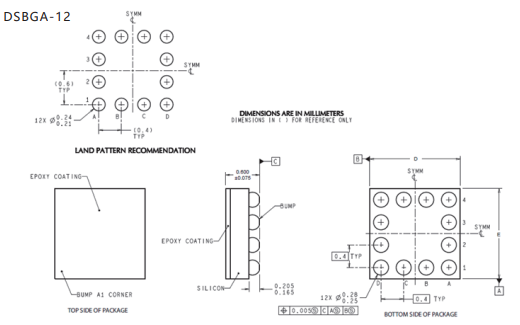

特性：? 獨立的高端和低端TTL邏輯輸入 ? 1.2A峰值源電流，5A吸收電流 ? 高端浮動偏置電壓軌的工作電壓高達100VDC ? 內部自舉電源電壓鉗位 ? 分體式輸出，用于調節開啟、關閉強度 ? 0.6Ω下拉電阻，2.1Ω上拉電阻 ? 快速傳播時間（典型值為35ns） ? 出色的傳播延遲匹配（典型值為1.5 ns） ? 供電軌欠壓鎖定 ? 低功耗 ? 封裝形式：DSBGA-12

產品介紹

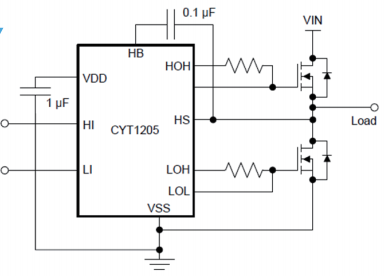

1205設計用于以同步降壓、升壓或半橋配置驅動高側和低側增強模式氮化鎵（氮化鎵）FET。該器件有一個集成的100V自舉二極管和獨立的輸入，用于高側和低側輸出，以實現最大的控制靈活性。高壓側偏置電壓使用自舉技術產生，內部鉗位為5V，可防止柵極電壓超過增強型氮化鎵FET的最大柵極源極電壓額定值。1205DSY的輸入與TTL邏輯兼容，無論VDD電壓如何，都能承受高達14V的輸入電壓。器件具有分閘輸出，可靈活地獨立調整導通和關斷強度。此外，1205強大的吸收電流能力將柵極保持在低電平狀態，防止在切換期間意外開啟。1205 的工作頻率可達數MHz。1205采用12引腳DSBGA封裝，具有緊湊的尺寸和最小化的封裝電感。

? 獨立的高端和低端TTL邏輯輸入 ? 1.2A峰值源電流，5A吸收電流 ? 高端浮動偏置電壓軌的工作電壓高達100VDC ? 內部自舉電源電壓鉗位 ? 分體式輸出，用于調節開啟、關閉強度 ? 0.6Ω下拉電阻，2.1Ω上拉電阻 ? 快速傳播時間（典型值為35ns） ? 出色的傳播延遲匹配（典型值為1.5 ns） ? 供電軌欠壓鎖定 ? 低功耗 ? 封裝形式：DSBGA-12
