CD5026/CYT5026 國產高壓PWM控制驅動器完美替代TI/LM5026

更新時間：2023-9-10 11:41:32??????瀏覽數量：

品牌：CYT
型號：CD5026/CYT5026
市場價： ~~100~~ 優惠價： 0.1

特性：功能描述：電流型有源嵌位PWM控制；控制模式：基于電流模式控制；輸入電壓：13V~100V；溫度范圍：-40℃~125℃；最大占空比：76%；封裝形式：TSSOP-16/WSON-16；

產品介紹

CD5026/CYT5026 國產高壓PWM控制驅動器完美替代TI/LM5026, PWM控制器包含利用電流模式控制的有源鉗位和復位技術來實現功率轉換器的所有必要功能。與傳統的鉗位繞組或RDC鉗位和復位技術相比，采用有源鉗位技術可以實現更高的效率和更高的功率密度。提供了兩個控制輸出，主電源開關控制（OUT_A)和有源鉗位開關控制（OUTB）。該器件可以配置為控制P通道或N通道鉗位開關。主柵極驅動器具有由MOS和雙極型器件組成的復合配置，可提供出色的柵極驅動特性。可配置為在8V至100V的寬輸入范圍內的偏置電壓下工作。其它功能包括可編程的最大占空比，線路欠壓鎖定，逐周期電流限制，打嗝式故障保護，可調的超時延遲，PWM斜率補償，同步輸入、輸出功能，軟啟動功能，精密基準電壓源和熱關斷功能的1MHz振蕩器。

功能描述：電流型有源嵌位PWM控制；

控制模式：基于電流模式控制；

輸入電壓：13V~100V；

溫度范圍：-40℃~125℃；

最大占空比：76%；

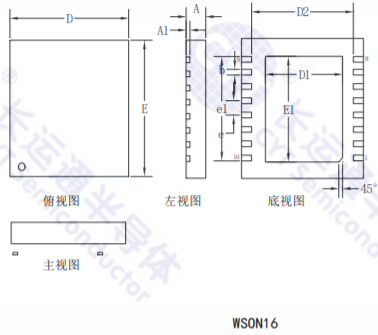

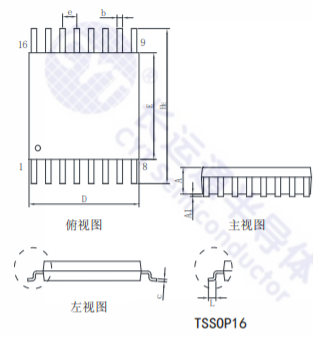

封裝形式：TSSOP-16/WSON-16；

型號	功能描述	控制模式	輸入電壓	溫度范圍	最大占空比	封裝形式	替代進口TI	規格書
CD5022/CYT5022	電流模式升壓、SEPIC 和反激式控制	基于電流模式控制	6V-60V	-40℃~125℃	90%	VSSOP-10	LM5022	預覽下載
CD5021/CYT5021	離線式脈寬調制PWM控制	基于電流模式控制	8V-30V	-40℃~125℃	85%	VSSOP-8	LM5021	預覽下載
CD5041/CYT5041	級聯PWM控制	基于電流模式控制	15V-90V	-40℃~125℃	—	TSSOP-16/WSON-16	LM5041	預覽下載
CD5032/CYT5032	電流型高壓PWM控制	基于電流模式控制	13V-100V	-40℃~125℃	76%	TSSOP-16	LM5032	預覽下載
CD5020/CYT5020	電流型高壓PWM控制	基于電流模式控制	13V~80V	-40℃~125℃	80%	VSSOP-10	LM5020	預覽下載
CD5020A/CYT5020A	電流型高壓PWM控制	基于電流模式控制	13V~90V	-40℃~125℃	80%	VSSOP-10/WSON-10	LM5020A	預覽下載
CD5026/CYT5026	電流型有源嵌位PWM控制	基于電流模式控制	13V~100V	-40℃~125℃	76%	TSSOP-16/WSON-16	LM5026	預覽下載
CD5030/CYT5030	電流型高壓PWM推挽控制	基于電流模式控制	14V~90V	-40℃~125℃	50%	VSSOP-10/WSON-10	LM5030	預覽下載
CD5025/CYT5025	電壓型有源嵌位PWM控制	前饋電壓模式控制	13V~100V	-40℃~125℃	80%	TSSOP-16/WSON-16	LM5025	預覽下載
CD5035/CYT5035	半橋拓?fù)涔β兽D(zhuǎn)換PWM控制	電壓控制模式	13V~100V	-40℃~125℃	0%	HTSSOP-20/WQFN-24	LM5035	預覽下載
