CYT8000D開關調光/調色恒流LED驅動控制芯片

更新時間：2022-8-22 14:30:57??????瀏覽數量：

品牌：CYT
型號：CYT8000D
市場價： 2 優惠價： 0.6

特性：? 輸入電壓：AC 100-240V ? 無需變壓器和電解電容 ? 集成高壓啟動供電 ? 可實現3段調節亮度，調節比例可外部設置 ? 調光比例：100%--50%--X% ? 通過SEL腳設定：兩段或三段開關調光/調色 ? 通過SEL腳設定：調色順序、全功率、半功率 ? 0.5 - 3S 內實現開關切換，支持快速開關切換 ? 片間電流偏差＜±5% ? PF＞0.9 、PF＞0.5

產品介紹

CYT8000D是一款開關調節亮度/色溫的LED恒流驅動IC。適用于AC 180V-240V 或AC 90V-130V輸入電壓，恒流精度小于± 5%。

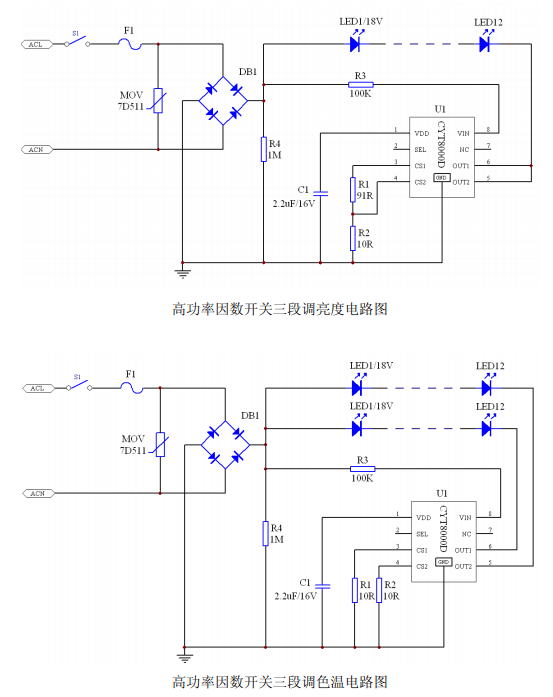

當CYT8000D在3段調節亮度應用中，可根據開啟/關閉電源，依次改變輸出電流的大小，從而改變LED燈的亮度，調節比例可以通過外接CS電阻進行調整。

當CYT8000D在3段調節色溫應用中，可根據開啟/關閉電源，依次改變兩路輸出端口開關狀態電流，實現兩路不同顏色LED的 LED燈燈珠交替亮滅以實現調節色溫功能，調節外接CS電阻可對輸出功率進行設置。

CYT8000D整體設計結構簡單，具有過溫、過壓等各種保護功能，無需變壓器和電解電容，該驅動方案外圍只需極少的元器件,可以實現全部SMT加工，可實現全自動化作業。

特性

? 輸入電壓：AC 100-240V ? 無需變壓器和電解電容 ? 集成高壓啟動供電 ? 可實現3段調節亮度，調節比例可外部設置 ? 調光比例：100%--50%--X% ? 通過SEL腳設定：兩段或三段開關調光/調色 ? 通過SEL腳設定：調色順序、全功率、半功率 ? 0.5 - 3S 內實現開關切換，支持快速開關切換 ? 片間電流偏差＜±5% ? PF＞0.9 、PF＞0.5（無頻閃） ? 具有溫度自動調節功能 ? 芯片應用系統無EMC問題

應用領域

? LED射燈 ? LED球泡燈 ? LED筒燈 ? LED吸頂燈 ? LED格柵燈等LED照明應用產品
