CD5020/CYT5020A 國產高壓PWM控制驅動器完美替代TI/LM5020

更新時間：2023-9-10 11:41:16??????瀏覽數量：

品牌：CYT
型號：CD5020/CYT5020/CD5020A/CYT5020A
市場價： ~~100~~ 優惠價： 0.1

特性：功能描述：電流型高壓PWM控制；控制模式：基于電流模式控制；輸入電壓：13V~90V；溫度范圍：-40℃~125℃；最大占空比：80%；封裝形式：VSSOP-10/WSON-10；

產品介紹

CD5020/CYT5020A 國產高壓PWM控制驅動器完美替代TI/LM5020,是一款高壓脈寬調制（PWM）控制芯片，它可以實現絕大多數單端拓撲電源輸出轉換。電壓調節是基于電流模式控制并且簡化了環路補償的設計。包括一個高壓啟動調節器，可運行在一個范圍最高可達100V的寬輸入范圍。該PWM芯片是專為高速振蕩器設計的，頻率范圍最高1MHz，總傳播延遲小于100ns。該芯片還包含誤差放大器，高精度基準，欠壓保護，逐周期過流保護，斜率補償，軟啟動，振蕩器同步能力和熱保護功能。

功能描述：電流型高壓PWM控制；

控制模式：基于電流模式控制；

輸入電壓：13V~90V；

溫度范圍：-40℃~125℃；

最大占空比：80%；

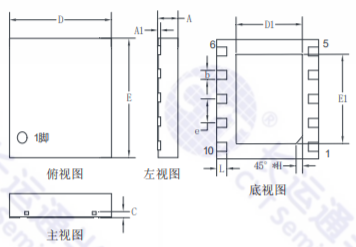

封裝形式：VSSOP-10/WSON-10；

型號	功能描述	控制模式	輸入電壓	溫度范圍	最大占空比	封裝形式	替代進口TI	規格書
CD5022/CYT5022	電流模式升壓、SEPIC 和反激式控制	基于電流模式控制	6V-60V	-40℃~125℃	90%	VSSOP-10	LM5022	預覽下載
CD5021/CYT5021	離線式脈寬調制PWM控制	基于電流模式控制	8V-30V	-40℃~125℃	85%	VSSOP-8	LM5021	預覽下載
CD5041/CYT5041	級聯PWM控制	基于電流模式控制	15V-90V	-40℃~125℃	—	TSSOP-16/WSON-16	LM5041	預覽下載
CD5032/CYT5032	電流型高壓PWM控制	基于電流模式控制	13V-100V	-40℃~125℃	76%	TSSOP-16	LM5032	預覽下載
CD5020/CYT5020	電流型高壓PWM控制	基于電流模式控制	13V~80V	-40℃~125℃	80%	VSSOP-10	LM5020	預覽下載
CD5020A/CYT5020A	電流型高壓PWM控制	基于電流模式控制	13V~90V	-40℃~125℃	80%	VSSOP-10/WSON-10	LM5020A	預覽下載
CD5026/CYT5026	電流型有源嵌位PWM控制	基于電流模式控制	13V~100V	-40℃~125℃	76%	TSSOP-16/WSON-16	LM5026	預覽下載
CD5030/CYT5030	電流型高壓PWM推挽控制	基于電流模式控制	14V~90V	-40℃~125℃	50%	VSSOP-10/WSON-10	LM5030	預覽下載
CD5025/CYT5025	電壓型有源嵌位PWM控制	前饋電壓模式控制	13V~100V	-40℃~125℃	80%	TSSOP-16/WSON-16	LM5025	預覽下載
CD5035/CYT5035	半橋拓撲功率轉換PWM控制	電壓控制模式	13V~100V	-40℃~125℃	0%	HTSSOP-20/WQFN-24	LM5035	預覽下載
