OC5217 30V 800mA LED 恒流驅動器兼容 PWM 和模擬調光

更新時間：2022-5-24 16:33:49??????瀏覽數量：

品牌：OCX
型號：OC5217/OC5207
市場價： 3 優惠價： 1

特性：OC5217 內置功率開關，采用高端電流檢測電路，以及兼容 PWM 和模擬調光的調光腳 DIM。當 DIM 腳電壓低于 0.3v 時輸出關斷，進入待機狀態。

產品介紹

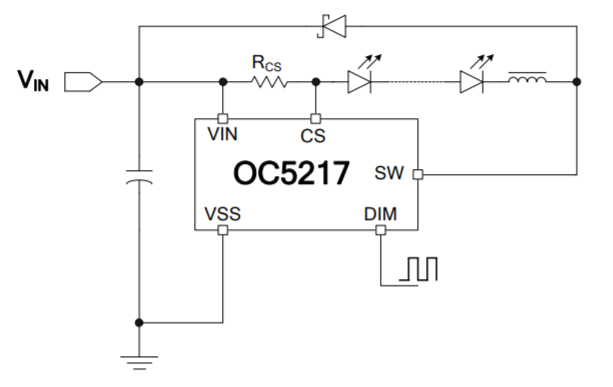

OC5217 是一款連續電感電流導通模式的降壓型 LED 恒流驅動器，用于驅動一個或多個 LED 燈串。

OC5217 工作電壓從 5.5v 到 30v，提供可調的輸出電流，最大輸出電流可達到 800mA。根據不同的輸入電壓和外部器件，OC5217 可以驅動供高達數十瓦的 LED。

OC5217 內置功率開關，采用高端電流檢測電路，以及兼容 PWM 和模擬調光的調光腳 DIM。當 DIM 腳電壓低于 0.3v 時輸出關斷，進入待機狀態。

OC5217 內置過溫保護電路，當芯片達到過溫保護點進入過溫保護模式，輸出電流逐漸下降以提高系統可靠性。 OC5217 采用專利的電路架構使得在低壓差工作時輸出電流無過沖，提高 LED 工作壽命，

OC5217 采用專利的恒流電路具有優異的負載調整率和線性調整率。

OC5217 采用 SOT23-5 封裝。

特點

◆最大輸出電流：800mA ◆高效率：96% ◆優異的負載調整率和線性調整率 ◆高端電流檢測 ◆最大輝度控制頻率：20KHz ◆滯環控制，無需環路補償 ◆最高工作頻率：1MHz ◆電流精度：±3% ◆寬輸入電壓：5.5V~30V ◆智能過溫保護 ◆低壓差無過沖

應用領域

◆LED 備用燈，信號燈 ◆低壓 LED 射燈代替鹵素?zé)?◆汽車照明
