CD5036/CYT5036 國產軍工級PWM電源控制驅動器完美替代TI/LM5036

更新時間：2023-9-25 15:04:54??????瀏覽數量：

品牌：CYT
型號：CD5036/CYT5036
市場價： ~~200~~ 優惠價： 1

特性：? 適用于高密度DC/DC電源轉換器的高集成度控制器 ? 集成100V、100mA輔助偏置電源 ? 全穩壓預偏置啟動 ? 適用于低側和高側初級FET的具有脈沖匹配的增強型逐周期電流限制 ? 針對初級側FET優化了最大占空比

產品介紹

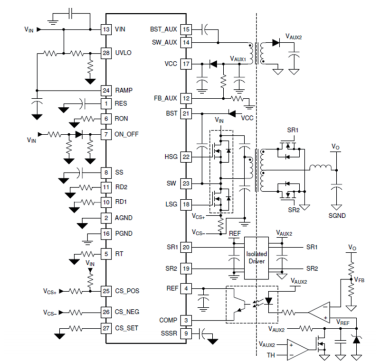

CYT5036 PWM控制器，集成了輔助偏置電源，可為工業隔離式電源應用提供高功率密度。它包含使用帶有輸入電壓前饋的電壓模式控制來實現半橋功率轉換器所需的所有功能。此控制器適合在直流輸入電壓高達100V的隔離式轉換器的初級側運行。此控制器包含的功能可提高功率密度和可靠性，同時降低系統成本。作為輔助偏置電源的集成Fly-Buck轉換器。為一級和二級電路提供偏置電源，具有極少的外部組件。全穩壓預偏置啟動。即使啟動到預充電輸出電容器時，也可消除輸出電壓過沖或突降。具有脈沖匹配的增強型逐周期峰值電流限制。此控制器可限制正負電流。脈沖匹配可確保低側和高側器件具有相等的脈寬，以避免變壓器飽和。輸出電流限制在整個輸入電壓范圍內保持大致恒定。

? 適用于高密度DC/DC電源轉換器的高集成度控制器 ? 集成100V、100mA輔助偏置電源 ? 全穩壓預偏置啟動 ? 適用于低側和高側初級FET的具有脈沖匹配的增強型逐周期電流限制 ? 針對初級側FET優化了最大占空比

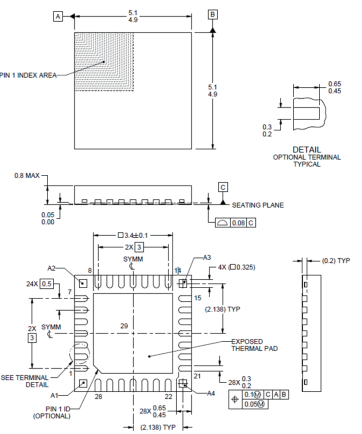

? 帶有輸入電壓前饋的電壓模式控制 ? 100V 高壓?jiǎn)?dòng)穩壓器 ? 可配置鎖存器，支持 OVP ? 用于初級側FET的集成式100V、2A MOSFET驅動器 ? 初級側和同步整流器 (SR)FET之間的死區時間可編程 ? 封裝形式：WQFN28
