BP5818DJ 開關調光/調色線性恒流 LED 控制芯片

更新時間：2022-5-17 10:09:45??????瀏覽數量：

品牌：晶豐
型號：BP5818DJ
市場價： 9 優惠價： 1

特性：外圍電路非常簡單，驅動器體積非常小 ? 無需電解電容和磁性元件 ? 500V 內置高壓 MOS 管 ? 超快 LED 啟動 ? ±5% LED 輸出電流精度 ? LED 電流可外部設定 ? 過溫調節功能 ? 3 秒內可實現開關切換 ? 調光比例 100%，50%，X% ? 兼容 2 狀態、3 狀態切換 ? 采用 SOP8-EP 封裝

產品介紹

BP5818DJ 是一款開關調光/調色的線性 LED 恒流驅 動芯片，集成了高壓 MOS 管和 JFET 高壓供電功能。主要用于驅動由市電供電的高電壓、低電流 LED 燈串。由于不需要電解電容和磁性元件，LED 驅動器可以實現小體積、長壽命，并符合 EMI 規定。

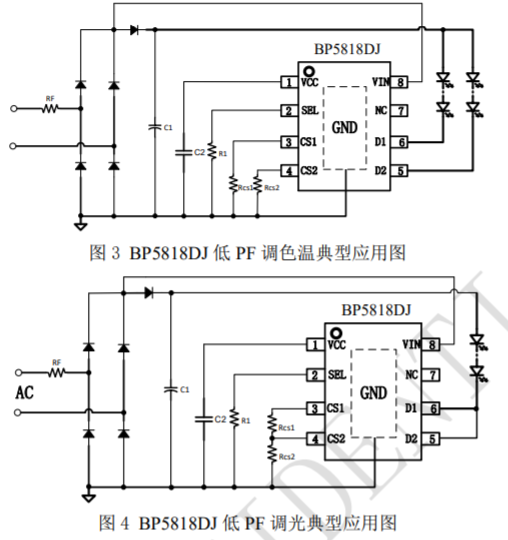

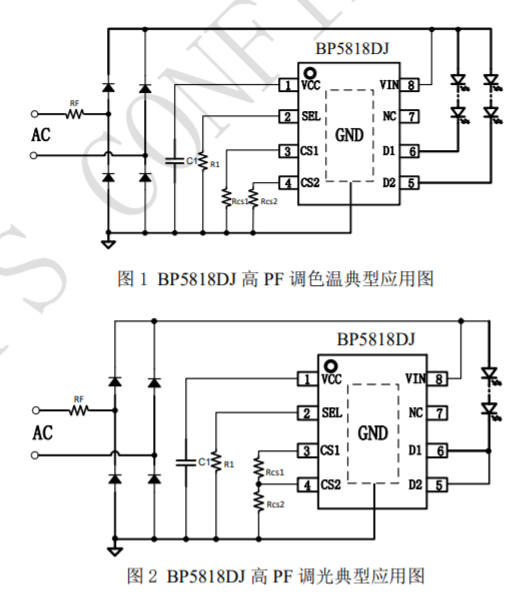

BP5818DJ 通過打開和關閉電源開關，根據 SEL 引腳配置，依次切換芯片內部?jī)陕泛懔鬏敵龅耐〝酄顟B(tài)，通過不同的外圍 CS 電阻接法，達到調光或調色的效果。

外圍電路非常簡單，驅動器體積非常小 ? 無需電解電容和磁性元件 ? 500V 內置高壓 MOS 管 ? 超快 LED 啟動 ? ±5% LED 輸出電流精度 ? LED 電流可外部設定 ? 過溫調節功能 ? 3 秒內可實現開關切換 ? 調光比例 100%，50%，X% ? 兼容 2 狀態、3 狀態切換 ? 采用 SOP8-EP 封裝
