80-310V寬電壓高壓LDO線性穩壓器7786 5V/3.3V雙電壓 30mA

更新時間：2023-9-25 15:23:53??????瀏覽數量：

品牌：XP
型號：7786/7785/7786A
市場價： 2 優惠價： 1

特性：SSP7786是一款緊湊型無電感設計的離線式線性穩壓器。SSP7786可提供兩組輸出電壓，其中VOUT輸出電壓已由內部設定為5V/3.3V/2.7V三個版本，同時VOUT1可提供一組0.66×VOUT的輸出電壓。SSP7786是一種簡單可靠的獲得偏置供電的離線式電源解決方案。

產品介紹

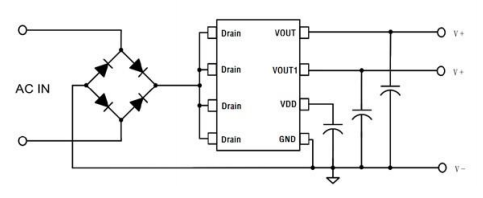

SSP7786是一款緊湊型無電感設計的離線式線性穩壓器。SSP7786可提供兩組輸出電壓，其中VOUT輸出電壓已由內部設定為5V/3.3V/2.7V三個版本，同時VOUT1可提供一組0.66×VOUT的輸出電壓。SSP7786是一種簡單可靠的獲得偏置供電的離線式電源解決方案。

SSP7786集成了650V功率MOSFET，啟動控制電路，VDD電壓控制電路，AC交流信號同步檢測電路，低壓差穩壓器等。該芯片通過智能控制交流能量輸入以減小系統損耗，提高系統效率，同時有效降低系統待機。

SSP7786集成有完備的帶自恢復功能的保護功能：VDD欠壓保護，VDD過壓保護，輸出過載保護，輸出欠壓保護，雷擊浪涌保護和內置過溫保護等。

輸出電壓精度高：2% 總負載電流最大30mA 可同時提供兩組輸出電壓輸出電壓內部設定優化控制方式，提升效率寬輸入電壓范圍：80~305V AC 無需功率電感無需輸入高壓電容封裝類型 SOP-8 、DIP-8

產品型號	輸出電流	最高耐壓值	輸入電壓	精度	功耗	封裝	輸出電壓值	兼容型號
78L05	100mA	30V	28V	±5%	1mA	SOT89	5V	78L05
SSP78M05	1A	35V	32V	±5%	1.5mA	TO252	5V	78M05
SSP7805	1.5A	35V	32V	±5%	1.5mA	TO220	5V	7805

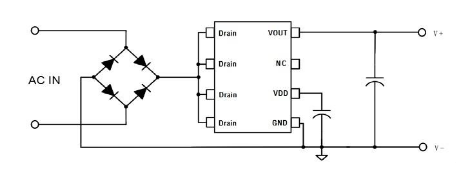

SSP7785	10mA	450V	260V	±2%	10uA	ESOP8	2.7/3.3/5.0	NCP785
SSP7786	10mA	450V	260V	±2%	20uA	SOP8/DIP8	5V-3.3V/3.3V-2.178V/2.7V-1.782V
SSP7786A	30mA	450V	260V	±2%	20uA	SOP8/DIP8	2.7/3.3/5.0	KP3310
SSP7901	300mA	45V	40V	±2%	1.6uA	SOT89	2.5V~12V
SSP7903	1A	45V	40V	±2%	1.6uA	SOT89 SOT223 TO252	2.5V~12V
SSP7935	200mA	35V	30V	±2%	1.6uA	SOT23-3 SOT89 OT23-5	2.5V~5.0V
SSP7985	150mA	80V	60V	±2%	2uA	SOT23-3 SOT89 OT23-5	2.5V~5.0V
SSP1117	1A	20V	15V	±2%	2mA	SOT223 TO252 SOT89	1.2/1.5/1.8/2.5/3.3/5/ADJ
SSP1084	3A	18V	12V	±2%	8mA	TO252 TO263 TO220	1.5/2.5/2.85/3.0/3.3/5/ADJ
